| 重量 | 0.3kg |
|---|---|
| 售後服務 | 0550-7038995 |
| 型號 | RS-485通訊電纜 |
| 適用對象 | 2*1.5 |
| 外形尺寸 | 8 |
| 加工定制 | 是 |
| 是否跨境貨源 | 是 |
RS-485通訊電纜-2*1.5執行標準:GB/T16657.2-2008 GB/T19666-2005
特性阻抗︰120±15Ω
彎曲半徑︰≧電纜外徑15 倍
工作溫度︰-40℃至70℃

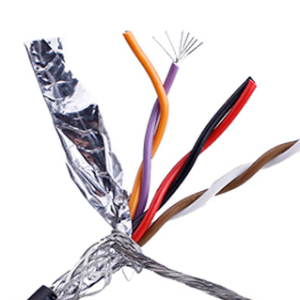

RS485電纜產品規格:標準的1線對RS-485通訊電纜，特性阻抗為120歐姆，導體為2*24AWG多股絞合鍍錫銅絲，PE絕緣介質，由鋁箔/聚酯復合帶*覆蓋+鍍錫銅絲90%覆蓋共二重屏蔽，附有獨立接地導線，工業灰色PVC外護套，符合UL 2919文件。產品性能出眾，可應用于復雜的工業自動化控制網絡通訊及樓宇自控網絡通訊。
標準的2線對RS-485通訊電纜,特性阻抗120歐姆，導體為2線對4芯(2x2x24AWG)多股絞合鍍錫銅絲，PE絕緣護套；為適用于復雜的工業噪聲環境，特采用鋁箔/聚酯復合帶*屏蔽率+鍍錫銅編制網90%屏蔽率共雙重屏蔽，並附有獨立TC接地導體，工業灰色PVC外護套，符合UL AWM 2919文件規範。
RS-485通訊電纜-2*1.5適用範圍︰RS-485通訊電纜在一般場合采用雙絞線就可以，但在要求比較高的環境下可以采用帶屏蔽層的雙絞電纜。在使用RS485通訊時，對于特定的傳輸線路，主機（召測設備）到儀表的485口間的電纜長度與數據信號傳輸的波特率成反比；這個長度主要受信號的失真以及噪聲的影響所影響。RS-485通訊電纜-2*1.5使用條件︰
1）無機械損傷敷設溫度為︰0~50℃。
2）使用溫度為︰-20~60℃。
3）敷設拉動時最小彎曲半徑為電纜的8倍。
4）敷設時彎曲半徑︰基干電纜是電纜外徑的6倍；水平電纜是電纜外徑的4倍。
（1對）2芯型號 | （2對）4芯型號 | （3對）6芯型號 |
2x0.2 | 4x0.2 | 6x0.2 |
2x0.3 | 4x0.3 | 6x0.3 |
2x0.5 | 4x0.5 | 6x0.5 |
2x0.75 | 4x0.75 | 6x0.75 |
2x1.0 | 4x1.0 | 6x1.0 |
2x1.5 | 4x1.5 | 6x1.5 |
2x2.0 | 4x2.0 | 6x2.0 |
2x2.5 | 4x2.5 | 6x2.5 |
RS-485通訊電纜-2*1.5產品應用
本產品適用于交流額定電壓300V 及以下照明、電動工具等所必須的電源，還能同時傳輸各種控制信號, 直流電壓1000V 及以下傳輸音頻信號，以及固定敷設的鐵路信號和某些自動裝置用傳輸控制線路。目前大量使用于智能電表集中抄表信號傳輸。
RS-485通訊電纜-2*1.5使用特性
標稱特性阻抗︰ 120Ω
2.1kHz 時的標稱電容 ( 導體- 導體)︰ 42nF/km
3.1kHz 時的標稱電容 ( 導體- 導體& 屏蔽) ︰ 75.5nF/km
4.20℃時導體的直流電阻︰ ≦ 90.9Ω/km
5. 標稱傳播速度︰ 66%
6. 標稱延遲時間︰ 5.25ns/m
7.1MHz 時的標稱衰減︰ 19.7dB/km
8. 工作電壓︰ 300V
9. 推薦工作電流︰ 2.1A (@25℃
關鍵詞︰RS-485通訊電纜-2*1.5
