| 規格 | 8*1.0 |
|---|---|
| 適用範圍 | 扁電纜 |

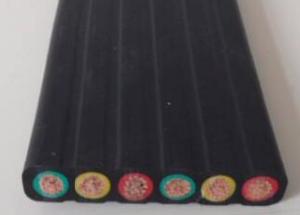

YVFBP-8*1.0扁電纜采用柔性扁平結構設計，用于易磨損環境;卷筒機、運輸機以及輸送機械的連接與控制電纜,同時亦可在拖鏈系統中用作卷筒和拖曳電纜,隨托軸或其它類似裝置的導向進行收展運動。電纜可安裝在干燥或潮濕的室內或潮濕的工業環境中，也可用于露天安裝。
型號 | 產品名稱 |
YVFB | 丁晴絕緣和護套移動用扁平軟電纜 |
YVFBP | 丁晴絕緣和護套銅編織屏蔽移動用扁平軟電纜 |
備注︰阻燃型扁電纜型號前加ZR，導體線芯中銅絲可以采用鍍錫。
YVFBP-8*1.0扁電纜結構
代號 | 代號含義 |
Y | 移動用系列 |
VF | 丁晴絕緣和護套 |
P | 銅編織屏蔽 |
B | 扁電纜 |
YVFBP-8*1.0扁電纜主要技術指標
1．成品電纜導體(R類)直流電阻(符合GB3956規定)參照附錄A表2。
2．20℃時絕緣電阻不小于50MΩ/KM。
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
YVFBP-8*1.0扁電纜性能︰
導體: 多股精絞無氧銅絲符合GB/T 3956-2008 5或6類標準
絕緣:特殊柔軟彈性體絕緣
芯線顏色代碼:黑色芯線白色數碼編號加黃綠線或顏色區分
芯線結構: 一字排列或梅花排列
加強件:鍍鋅軟鋼絲
護套材料:特殊耐磨、耐油混合丁楮護套
護套顏色:黑色(RAL .9005)或灰色(RAL7001)
額定電壓:U/U 0.6/1kV
測試電壓:3500V/5min
最小彎曲半徑:
固定敷設:5 x D(電纜外徑)
移動安裝:10 x D(電纜外徑)
最大拉力:10000N/mm2
使用溫度
固定敷設:- 40°C至+90°C
移動安裝:-30°C至+90°C
阻燃性:符合IEC60332-1
